LVS + Keepalivedを利用したリアルサーバのヘルスチェック

2017/02/12

Learning

前回、LVSを利用したwebサーバのロードバランシングをご紹介しましたが
もし仮に、バックエンドのwebサーバの一つがDOWNしていたとしましょう。

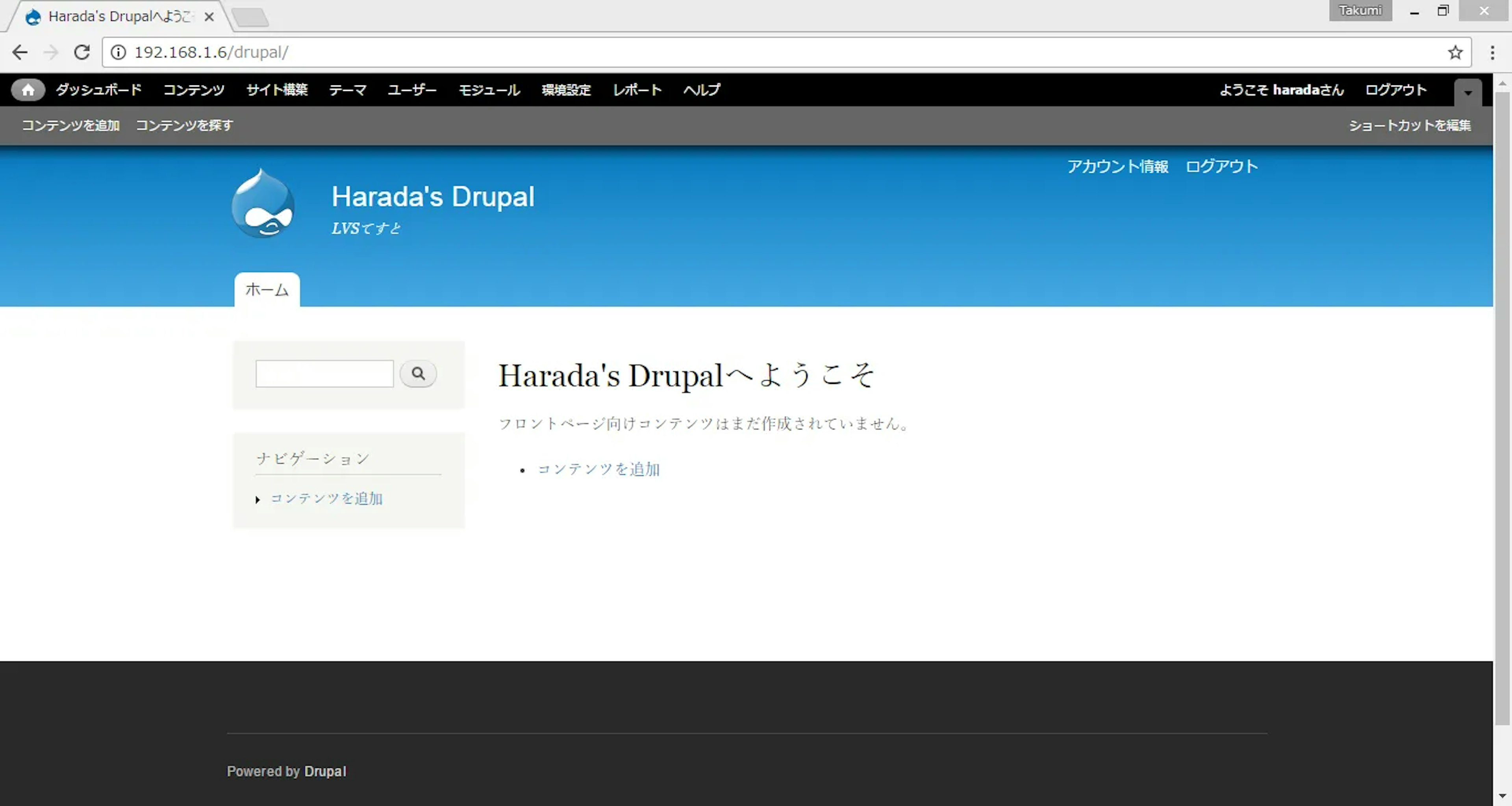

生きているwebサーバにバランシングされれば正常にアクセス可能ですが。

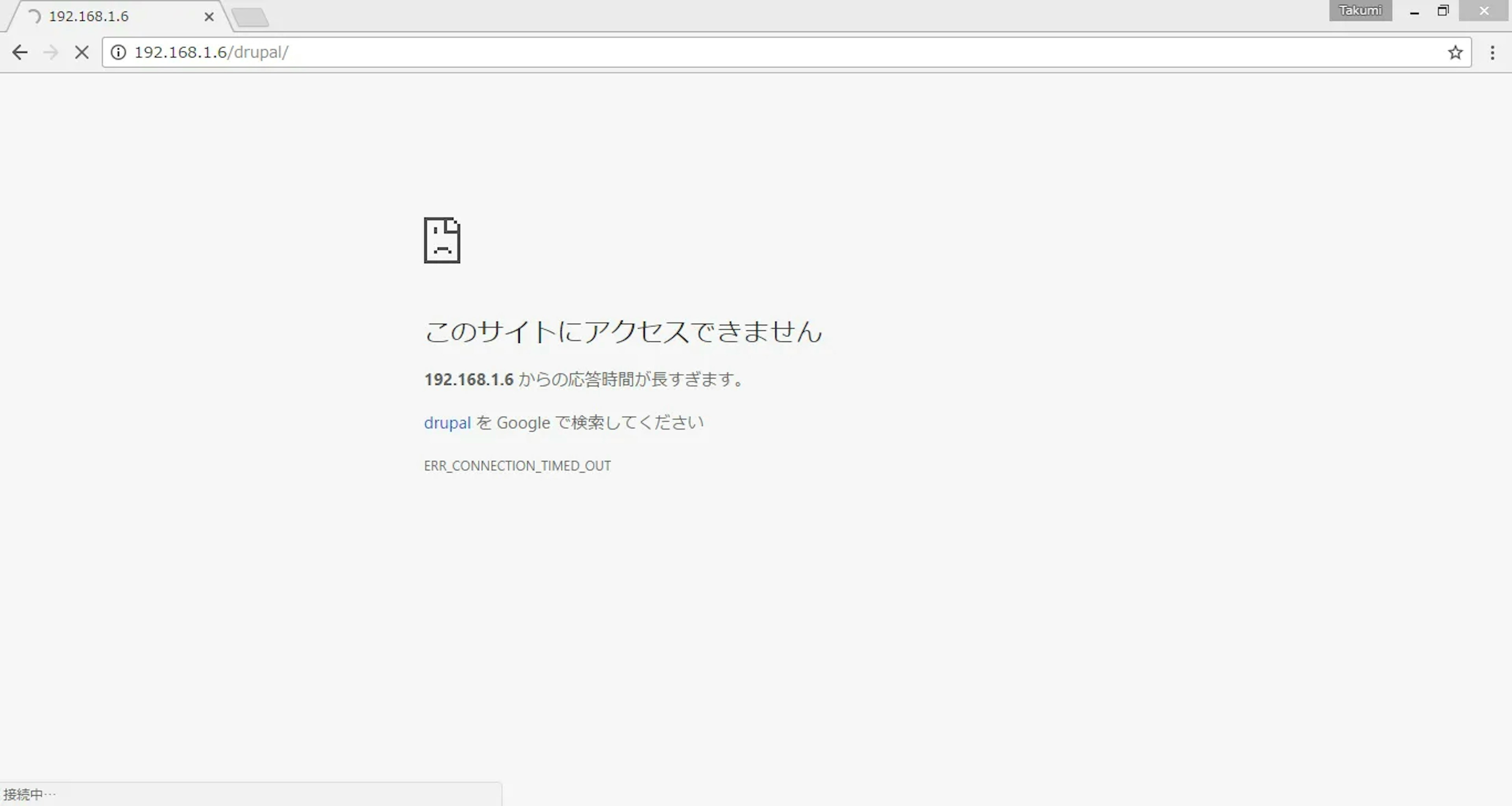

DOWNしているサーバに振り分けられてしまうと、この様に閲覧不可に。

この様な事態を防ぐための機能として、Keepalived があります。
Keepalivedは転送先サービスの死活監視をすることで、
こうした状態を回避し、サービスの冗長化を実現できます。

構成環境

keepalived を導入する環境は前回同様、以下の構成となります。

1．LVSの設定をクリア

LVS の設定は Keepalived で制御されるので、まずは ipvsadm の設定をクリアします。
これを忘れると設定が競合して、うまくバランシングされないので注意。

# ipvsadm -C # /etc/rc.d/init.d/ipvsadm save ipvsadm: Saving IPVS table to /etc/sysconfig/ipvsadm: [ OK ]

2．keepalivedをインストールする

いつも通り yum でインストールします。

# yum install keepalived

3．Keepalivedの設定を行う

keepalived の設定ファイルを作成します。
分散方式はラウンドロビン、パケット転送は NAT と前回同様にします。

virtual_server 192.168.1.6 80 { # lvsサーバのeth0のIPを指定します。 delay_loop 60 # ヘルスチェックの間隔 [秒] lvs_sched rr # ロードバランスの方法 (分散方式はround robin) lvs_method NAT # パケット転送の方法 (NAT) protocol TCP # Web 1 real_server 10.0.0.2 80 { weight 1 inhibit_on_failure # ヘルスチェック失敗時はweightを0にしてバランシングしない。 HTTP_GET { url { path /drupal/ # ヘルスチェック用のページ status_code 200 # ステータスコード } connect_timeout 3 # 応答が返ってくるまでのタイムアウト [秒] } } # Web 2 real_server 10.0.0.3 80 { weight 1 inhibit_on_failure HTTP_GET { url { path /drupal/ status_code 200 } connect_timeout 3 } } }

■ 解説

url ブロック:

url { path /drupal/ # ヘルスチェック用のページ status_code 200 # ステータスコード }

期待する HTTP レスポンスコードは status_code で指定します。
今回の場合、リアルサーバが http://192.168.1.6/drupal/ のリクエストに対して
200 以外 のレスポンスコードを返した場合は、ヘルスチェック失敗となります。

connect_timeout:

connect_timeout 3 # 応答が返ってくるまでのタイムアウト [秒]

ヘルスチェックの HTTP アクセスのタイムアウト秒数を指定します。
HTTP アクセスを始めてからレスポンスを受け取りきるまで、connect_timeout 秒で完了しない場合は
ヘルスチェック失敗となります。

注意点として、connect_timeout のデフォルトは 0 なので、
明示的に指定しないと「0秒でレスポンスを返さないといけない」扱いになります。
そのため connect_timeout は必ず指定 しましょう。

inhibit_on_failure:

inhibit_on_failure # ヘルスチェック失敗時はweightを0にしてバランシングしない。

inhibit_on_failure を指定しているので、
グループから外すときは設定を削除するのではなく weight を 0 にする 挙動になります。
ipvsadm -Ln で見たときに、どのリアルサーバが外されているか分かりやすいです。

sorry_server:

sorry_server 192.168.1.6 80

sorry_server は、全てのリアルサーバがダウンした場合 に
パケットが転送されるサーバです。
今回は設定していませんが、実運用では ロードバランサ以外のサーバ を指定した方がよいでしょう。

また、ひとつの real_server と sorry_server という構成にすれば、
アクティブ/バックアップ構成を作ることもできます。

今回の設定内容は最低限のみですが、keepalived の設定は非常に多岐にわたり、
複雑な挙動も設定可能です。ここでは書ききれないので割愛します。

参考:
http://keepalived.cvs.sourceforge.net/keepalived/devel/doc/keepalived.conf.SYNOPSIS?revision=HEAD&view=markup

4．keepalivedを起動する

# /etc/rc.d/init.d/keepalived start Starting keepalived: [ OK ]

自動起動設定:

# chkconfig keepalived on

5．挙動確認

[root@lvs ~]# ipvsadm IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags -> RemoteAddress:Port Forward Weight ActiveConn InActConn TCP 192.168.1.6:http rr -> 10.0.0.2:http Masq 1 0 0 -> 10.0.0.3:http Masq 1 0 0

weight が 1 になっていれば正常です。
試しに web1 の apache を停止してみます。

[root@web01 ~]# service httpd stop httpd を停止中: [ OK ]

すると、10.0.0.2 の weight が 0 になったことを確認できます。

[root@lvs ~]# ipvsadm IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags -> RemoteAddress:Port Forward Weight ActiveConn InActConn TCP 192.168.1.6:http rr -> 10.0.0.2:http Masq 0 0 0 -> 10.0.0.3:http Masq 1 0 0

この状態で lvs の IP にアクセスしても、応答のない web1 にはバランシングされません。
これが keepalived を使用した、バランシング対象サーバのヘルスチェック機能です。

おまけ

10.0.0.1 - - [12/Feb/2017:12:39:08 +0900] "GET / HTTP/1.0" 403 4961 "-" "KeepAliveClient" 10.0.0.1 - - [12/Feb/2017:12:39:11 +0900] "GET / HTTP/1.0" 403 4961 "-" "KeepAliveClient" 10.0.0.1 - - [12/Feb/2017:12:39:14 +0900] "GET / HTTP/1.0" 403 4961 "-" "KeepAliveClient" 10.0.0.1 - - [12/Feb/2017:12:39:17 +0900] "GET / HTTP/1.0" 403 4961 "-" "KeepAliveClient" 10.0.0.1 - - [12/Feb/2017:12:39:20 +0900] "GET / HTTP/1.0" 403 4961 "-" "KeepAliveClient" 10.0.0.1 - - [12/Feb/2017:12:39:23 +0900] "GET / HTTP/1.0" 403 4961 "-" "KeepAliveClient" 10.0.0.1 - - [12/Feb/2017:12:39:26 +0900] "GET / HTTP/1.0" 403 4961 "-" "KeepAliveClient" 10.0.0.1 - - [12/Feb/2017:12:39:29 +0900] "GET / HTTP/1.0" 403 4961 "-" "KeepAliveClient" 10.0.0.1 - - [12/Feb/2017:12:39:32 +0900] "GET / HTTP/1.0" 403 4961 "-" "KeepAliveClient" 10.0.0.1 - - [12/Feb/2017:12:39:35 +0900] "GET / HTTP/1.0" 403 4961 "-" "KeepAliveClient" 10.0.0.1 - - [12/Feb/2017:12:39:38 +0900] "GET / HTTP/1.0" 403 4961 "-" "KeepAliveClient" 10.0.0.1 - - [12/Feb/2017:12:39:41 +0900] "GET / HTTP/1.0" 403 4961 "-" "KeepAliveClient" 10.0.0.1 - - [12/Feb/2017:12:39:44 +0900] "GET / HTTP/1.0" 403 4961 "-" "KeepAliveClient" 10.0.0.1 - - [12/Feb/2017:12:39:47 +0900] "GET / HTTP/1.0" 403 4961 "-" "KeepAliveClient" 10.0.0.1 - - [12/Feb/2017:12:39:50 +0900] "GET / HTTP/1.0" 403 4961 "-" "KeepAliveClient" 10.0.0.1 - - [12/Feb/2017:12:39:53 +0900] "GET / HTTP/1.0" 403 4961 "-" "KeepAliveClient" 10.0.0.1 - - [12/Feb/2017:12:39:56 +0900] "GET / HTTP/1.0" 403 4961 "-" "KeepAliveClient" 10.0.0.1 - - [12/Feb/2017:12:39:59 +0900] "GET / HTTP/1.0" 403 4961 "-" "KeepAliveClient" 10.0.0.1 - - [12/Feb/2017:12:40:02 +0900] "GET / HTTP/1.0" 403 4961 "-" "KeepAliveClient" 10.0.0.1 - - [12/Feb/2017:12:40:05 +0900] "GET / HTTP/1.0" 403 4961 "-" "KeepAliveClient" 10.0.0.1 - - [12/Feb/2017:12:40:08 +0900] "GET / HTTP/1.0" 403 4961 "-" "KeepAliveClient" 10.0.0.1 - - [12/Feb/2017:12:40:11 +0900] "GET / HTTP/1.0" 403 4961 "-" "KeepAliveClient" 10.0.0.1 - - [12/Feb/2017:12:40:14 +0900] "GET / HTTP/1.0" 403 4961 "-" "KeepAliveClient" 10.0.0.1 - - [12/Feb/2017:12:40:17 +0900] "GET / HTTP/1.0" 403 4961 "-" "KeepAliveClient" 10.0.0.1 - - [12/Feb/2017:12:40:20 +0900] "GET / HTTP/1.0" 403 4961 "-" "KeepAliveClient"

最初 keepalived のヘルスチェック間隔を 3 秒にしていたのでログが大量に出ました。
lvs の IP アドレスは除外するか、チェック間隔を伸ばした方が良いかもしれません。
